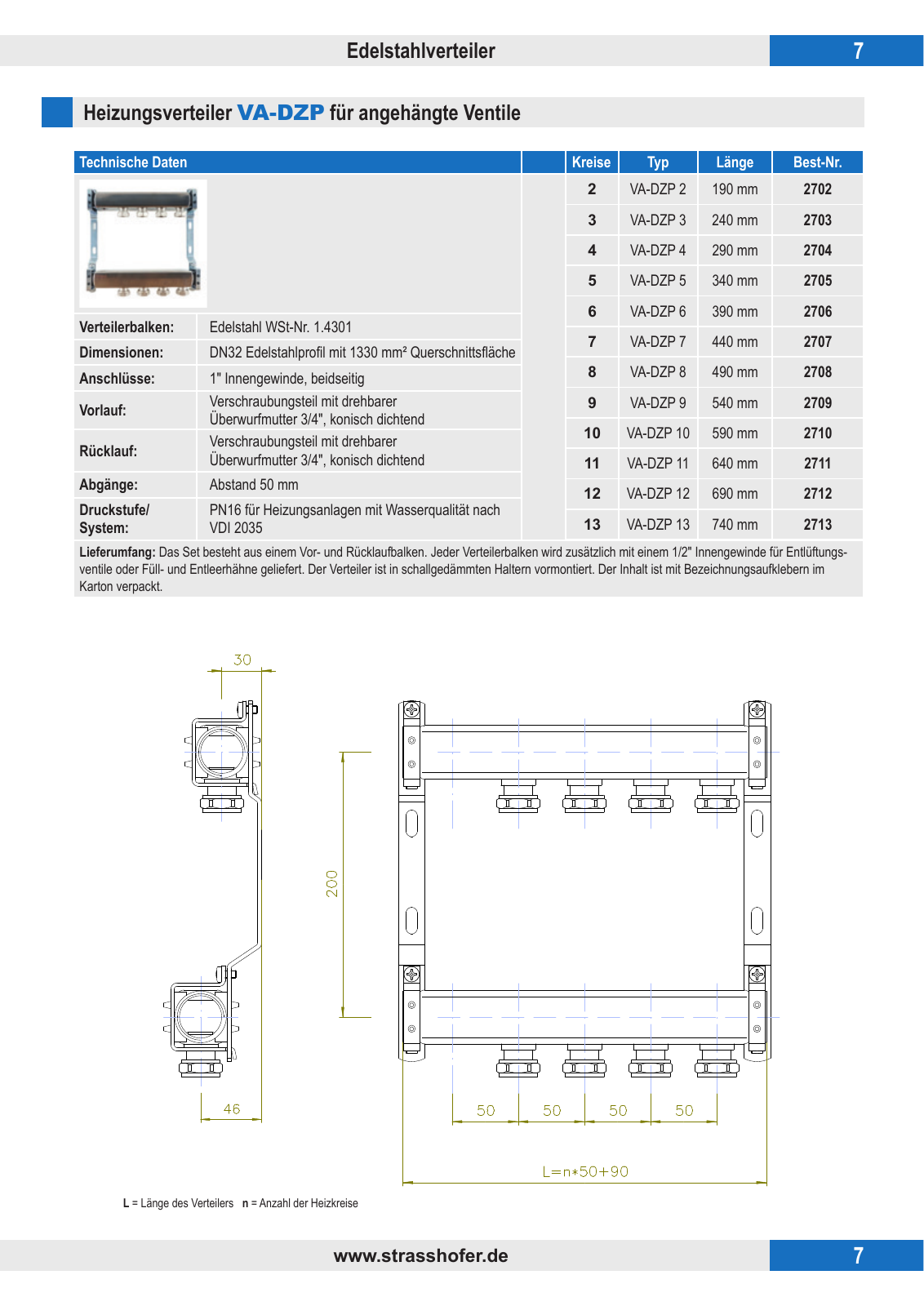

77 www strasshofer de Heizungsverteiler VA DZP für angehängte Ventile Edelstahlverteiler Technische Daten Verteilerbalken Edelstahl WSt Nr 1 4301 Dimensionen DN32 Edelstahlprofil mit 1330 mm Querschnittsfläche Anschlüsse 1 Innengewinde beidseitig Vorlauf Verschraubungsteil mit drehbarer Überwurfmutter 3 4 konisch dichtend Rücklauf Verschraubungsteil mit drehbarer Überwurfmutter 3 4 konisch dichtend Abgänge Abstand 50 mm Druckstufe System PN16 für Heizungsanlagen mit Wasserqualität nach VDI 2035 L Länge des Verteilers n Anzahl der Heizkreise Kreise Typ Länge Best Nr 2 VA DZP 2 190 mm 2702 3 VA DZP 3 240 mm 2703 4 VA DZP 4 290 mm 2704 5 VA DZP 5 340 mm 2705 6 VA DZP 6 390 mm 2706 7 VA DZP 7 440 mm 2707 8 VA DZP 8 490 mm 2708 9 VA DZP 9 540 mm 2709 10 VA DZP 10 590 mm 2710 11 VA DZP 11 640 mm 2711 12 VA DZP 12 690 mm 2712 13 VA DZP 13 740 mm 2713 Lieferumfang Das Set besteht aus einem Vor und Rücklaufbalken Jeder Verteilerbalken wird zusätzlich mit einem 1 2 Innengewinde für Entlüftungs ventile oder Füll und Entleerhähne geliefert Der Verteiler ist in schallgedämmten Haltern vormontiert Der Inhalt ist mit Bezeichnungsaufklebern im Karton verpackt
