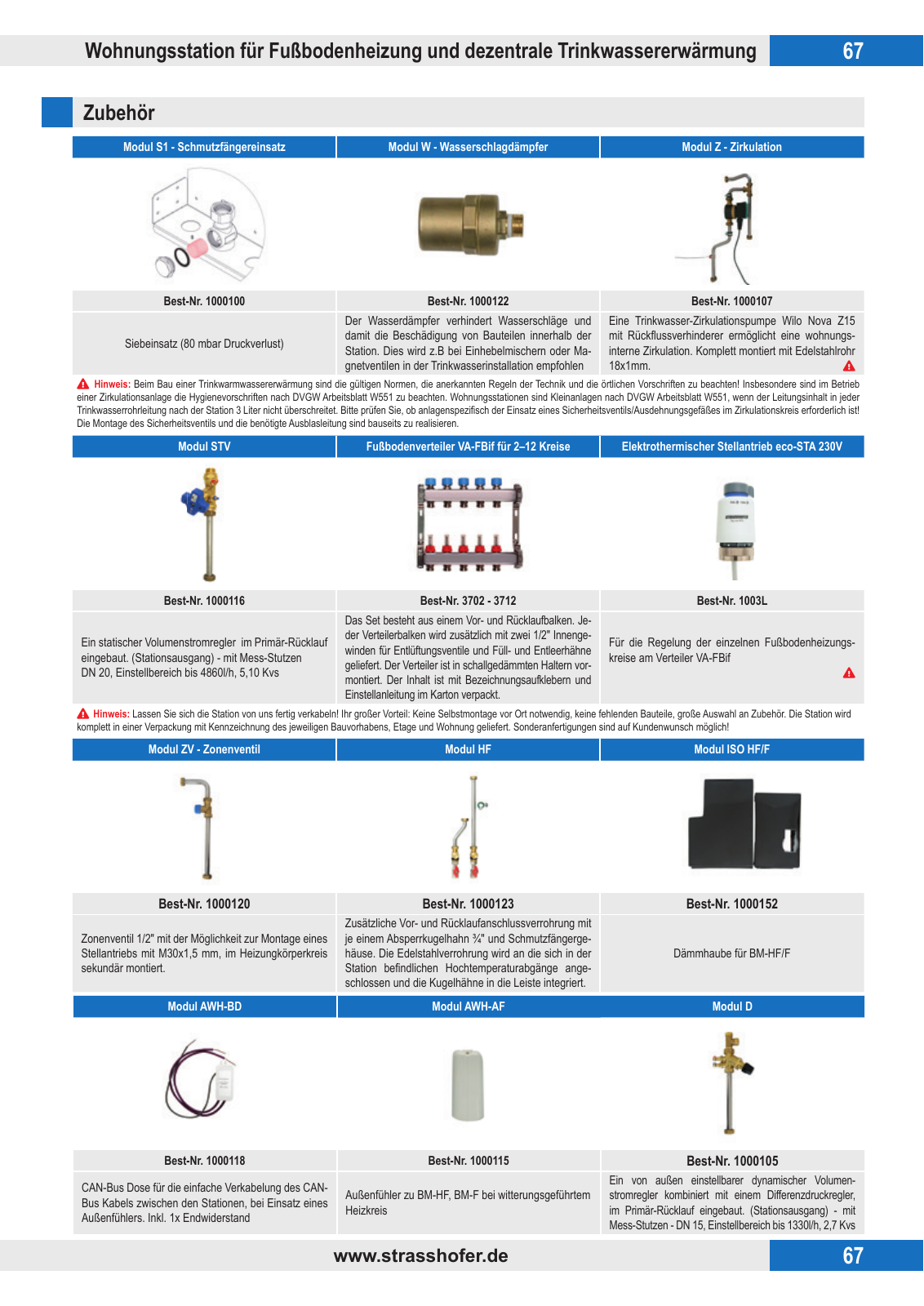

67 67 www strasshofer de Modul S1 Schmutzfängereinsatz Modul W Wasserschlagdämpfer Modul Z Zirkulation Best Nr 1000100 Best Nr 1000122 Best Nr 1000107 Siebeinsatz 80 mbar Druckverlust Der Wasserdämpfer verhindert Wasserschläge und damit die Beschädigung von Bauteilen innerhalb der Station Dies wird z B bei Einhebelmischern oder Ma gnetventilen in der Trinkwasserinstallation empfohlen Eine Trinkwasser Zirkulationspumpe Wilo Nova Z15 mit Rückfl ussverhinderer ermöglicht eine wohnungs interne Zirkulation Komplett montiert mit Edelstahlrohr 18x1mm Hinweis Beim Bau einer Trinkwarmwassererwärmung sind die gültigen Normen die anerkannten Regeln der Technik und die örtlichen Vorschriften zu beachten Insbesondere sind im Betrieb einer Zirkulationsanlage die Hygienevorschriften nach DVGW Arbeitsblatt W551 zu beachten Wohnungsstationen sind Kleinanlagen nach DVGW Arbeitsblatt W551 wenn der Leitungsinhalt in jeder Trinkwasserrohrleitung nach der Station 3 Liter nicht überschreitet Bitte prüfen Sie ob anlagenspezifi sch der Einsatz eines Sicherheitsventils Ausdehnungsgefäßes im Zirkulationskreis erforderlich ist Die Montage des Sicherheitsventils und die benötigte Ausblasleitung sind bauseits zu realisieren Modul AWH BD Modul AWH AF Modul D Best Nr 1000118 Best Nr 1000115 Best Nr 1000105 CAN Bus Dose für die einfache Verkabelung des CAN Bus Kabels zwischen den Stationen bei Einsatz eines Außenfühlers Inkl 1x Endwiderstand Außenfühler zu BM HF BM F bei witterungsgeführtem Heizkreis Ein von außen einstellbarer dynamischer Volumen stromregler kombiniert mit einem Differenzdruckregler im Primär Rücklauf eingebaut Stationsausgang mit Mess Stutzen DN 15 Einstellbereich bis 1330l h 2 7 Kvs Wohnungsstation für Fußbodenheizung und dezentrale Trinkwassererwärmung Zubehör Modul STV Fußbodenverteiler VA FBif für 2 12 Kreise Elektrothermischer Stellantrieb eco STA 230V Best Nr 1000117 Best Nr 3702 3712 Best Nr 1003L Ein statischer Volumenstromregler im Primär Rücklauf eingebaut Stationsausgang mit Mess Stutzen DN 20 Einstellbereich bis 4860l h 5 10 Kvs Das Set besteht aus einem Vor und Rücklaufbalken Je der Verteilerbalken wird zusätzlich mit zwei 1 2 Innenge winden für Entlüftungsventile und Füll und Entleerhähne geliefert Der Verteiler ist in schallgedämmten Haltern vor montiert Der Inhalt ist mit Bezeichnungsaufklebern und Einstellanleitung im Karton verpackt Für die Regelung der einzelnen Fußbodenheizungs kreise am Verteiler VA FBif Hinweis Lassen Sie sich die Station von uns fertig verkabeln Ihr großer Vorteil Keine Selbstmontage vor Ort notwendig keine fehlenden Bauteile große Auswahl an Zubehör Die Station wird komplett in einer Verpackung mit Kennzeichnung des jeweiligen Bauvorhabens Etage und Wohnung geliefert Sonderanfertigungen sind auf Kundenwunsch möglich Modul ZV Zonenventil Modul HF Modul ISO HF F Best Nr 1000120 Best Nr 1000123 Best Nr 1000152 Zonenventil 1 2 mit der Möglichkeit zur Montage eines Stellantriebs mit M30x1 5 mm im Heizungkörperkreis sekundär montiert Zusätzliche Vor und Rücklaufanschlussverrohrung mit je einem Absperrkugelhahn und Schmutzfängerge häuse Die Edelstahlverrohrung wird an die sich in der Station befi ndlichen Hochtemperaturabgänge ange schlossen und die Kugelhähne in die Leiste integriert Dämmhaube für BM HF F

Vorschau Produktkatalog 2021 Seite 69
