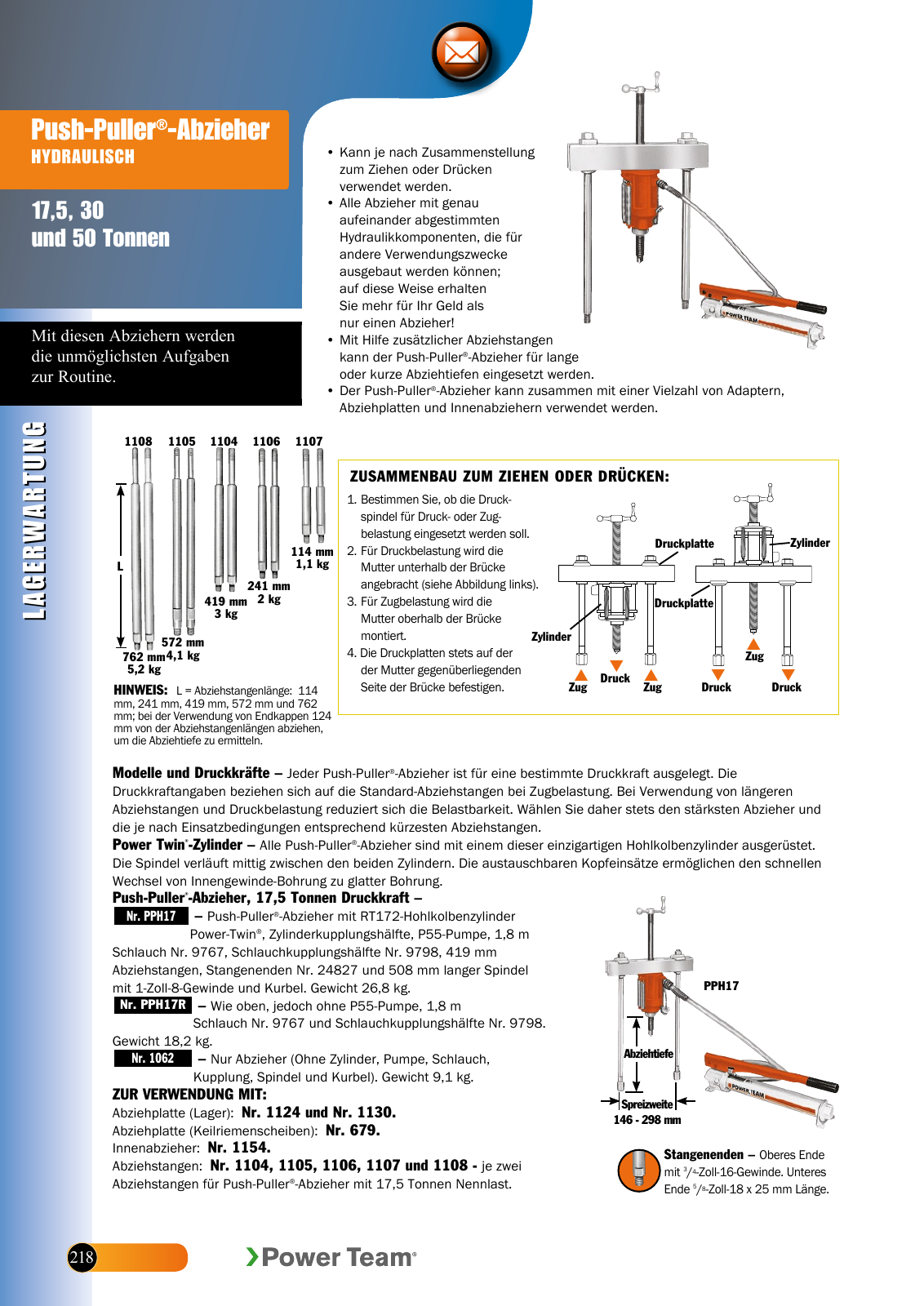

Modelle und Druckkräfte Jeder Push Puller Abzieher ist für eine bestimmte Druckkraft ausgelegt Die Druckkraftangaben beziehen sich auf die Standard Abziehstangen bei Zugbelastung Bei Verwendung von längeren Abziehstangen und Druckbelastung reduziert sich die Belastbarkeit Wählen Sie daher stets den stärksten Abzieher und die je nach Einsatzbedingungen entsprechend kürzesten Abziehstangen Power Twin Zylinder Alle Push Puller Abzieher sind mit einem dieser einzigartigen Hohlkolbenzylinder ausgerüstet Die Spindel verläuft mittig zwischen den beiden Zylindern Die austauschbaren Kopfeinsätze ermöglichen den schnellen Wechsel von Innengewinde Bohrung zu glatter Bohrung Push Puller Abzieher 17 5 Tonnen Druckkraft Nr PPH17 Push Puller Abzieher mit RT172 Hohlkolbenzylinder Power Twin Zylinderkupplungshälfte P55 Pumpe 1 8 m Schlauch Nr 9767 Schlauchkupplungshälfte Nr 9798 419 mm Abziehstangen Stangenenden Nr 24827 und 508 mm langer Spindel mit 1 Zoll 8 Gewinde und Kurbel Gewicht 26 8 kg Nr PPH17R Wie oben jedoch ohne P55 Pumpe 1 8 m Schlauch Nr 9767 und Schlauchkupplungshälfte Nr 9798 Gewicht 18 2 kg Nr 1062 Nur Abzieher Ohne Zylinder Pumpe Schlauch Kupplung Spindel und Kurbel Gewicht 9 1 kg ZUR VERWENDUNG MIT Abziehplatte Lager Nr 1124 und Nr 1130 Abziehplatte Keilriemenscheiben Nr 679 Innenabzieher Nr 1154 Abziehstangen Nr 1104 1105 1106 1107 und 1108 je zwei Abziehstangen für Push Puller Abzieher mit 17 5 Tonnen Nennlast 17 5 30 und 50 Tonnen Mit diesen Abziehern werden die unmöglichsten Aufgaben zur Routine Push Puller Abzieher HYDRAULISCH Kann je nach Zusammenstellung zum Ziehen oder Drücken verwendet werden Alle Abzieher mit genau aufeinander abgestimmten Hydraulikkomponenten die für andere Verwendungszwecke ausgebaut werden können auf diese Weise erhalten Sie mehr für Ihr Geld als nur einen Abzieher Mit Hilfe zusätzlicher Abziehstangen kann der Push Puller Abzieher für lange oder kurze Abziehtiefen eingesetzt werden Der Push Puller Abzieher kann zusammen mit einer Vielzahl von Adaptern Abziehplatten und Innenabziehern verwendet werden ZUSAMMENBAU ZUM ZIEHEN ODER DRÜCKEN 1 Bestimmen Sie ob die Druck spindel für Druck oder Zug belastung eingesetzt werden soll 2 Für Druckbelastung wird die Mutter unterhalb der Brücke angebracht siehe Abbildung links 3 Für Zugbelastung wird die Mutter oberhalb der Brücke montiert 4 Die Druckplatten stets auf der der Mutter gegenüberliegenden Seite der Brücke befestigen Stangenenden Oberes Ende mit 3 4 Zoll 16 Gewinde Unteres Ende 5 8 Zoll 18 x 25 mm Länge L 1108 1105 1104 1106 1107 Abziehtiefe Spreizweite 146 298 mm PPH17 572 mm 4 1 kg 419 mm 3 kg 241 mm 2 kg 114 mm 1 1 kg HINWEIS L Abziehstangenlänge 114 mm 241 mm 419 mm 572 mm und 762 mm bei der Verwendung von Endkappen 124 mm von der Abziehstangenlängen abziehen um die Abziehtiefe zu ermitteln 762 mm 5 2 kg LA GE RW AR TU NG LA GE RW AR TU NG s st s t t Druck Zylinder Zug Druck Druckplatte Druckplatte Zug Druck Zug Zylinder 218
