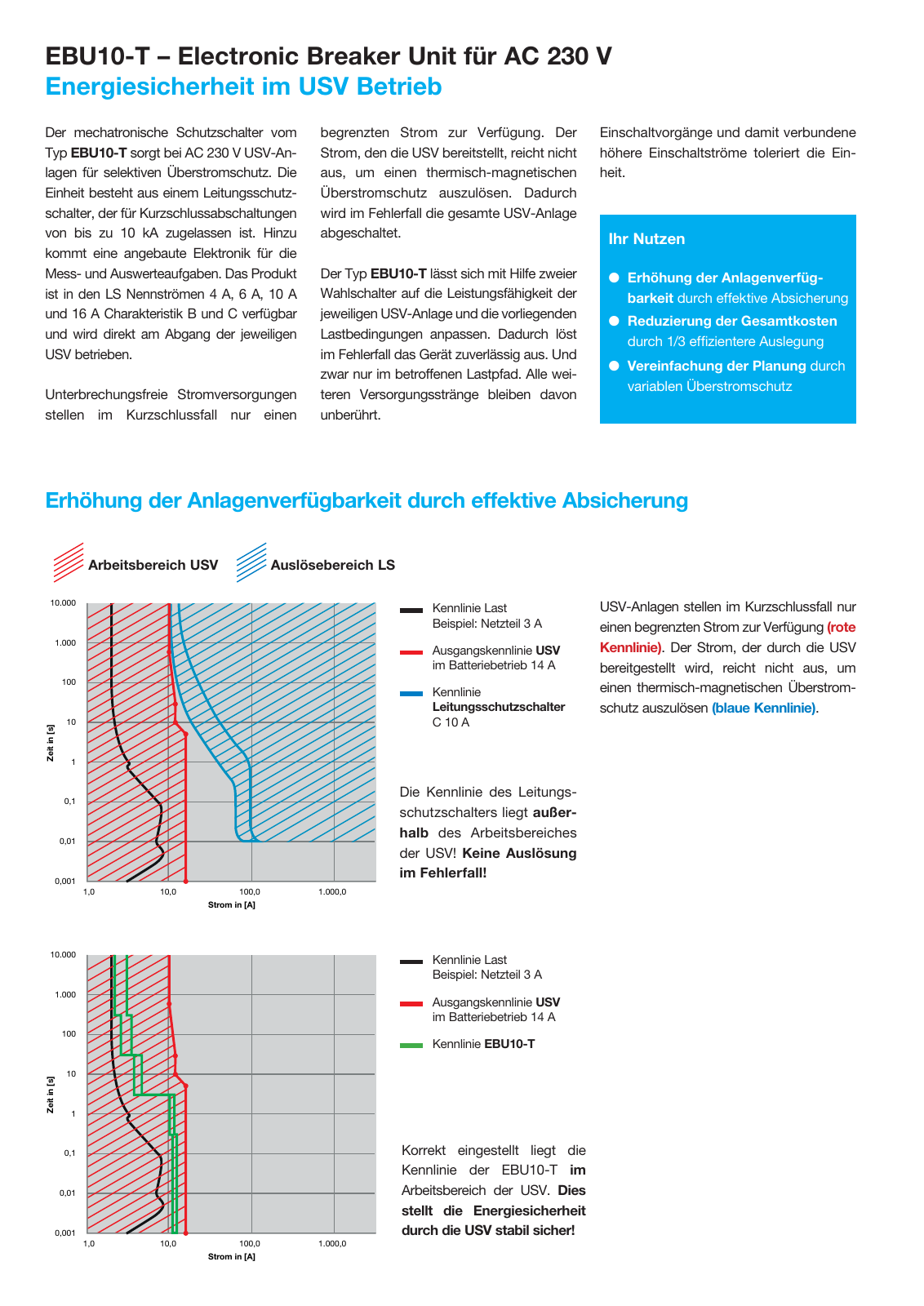

Der mechatronische Schutzschalter vom Typ EBU10 T sorgt bei AC 230 V USV An lagen für selektiven Überstromschutz Die Einheit besteht aus einem Leitungsschutz schalter der für Kurzschlussabschaltungen von bis zu 10 kA zugelassen ist Hinzu kommt eine angebaute Elektronik für die Mess und Auswerteaufgaben Das Produkt ist in den LS Nennströmen 4 A 6 A 10 A und 16 A Charakteristik B und C verfügbar und wird direkt am Abgang der jeweiligen USV betrieben Unterbrechungsfreie Stromversorgungen stellen im Kurzschlussfall nur einen EBU10 T Electronic Breaker Unit für AC 230 V Energiesicherheit im USV Betrieb begrenzten Strom zur Verfügung Der Strom den die USV bereitstellt reicht nicht aus um einen thermisch magnetischen Überstromschutz auszulösen Dadurch wird im Fehlerfall die gesamte USV Anlage abgeschaltet Der Typ EBU10 T lässt sich mit Hilfe zweier Wahlschalter auf die Leistungsfähigkeit der jeweiligen USV Anlage und die vorliegenden Lastbedingungen anpassen Dadurch löst im Fehlerfall das Gerät zuverlässig aus Und zwar nur im betroffenen Lastpfad Alle wei teren Versorgungsstränge bleiben davon unberührt Ihr Nutzen Erhöhung der Anlagenverfüg barkeit durch effektive Absicherung Reduzierung der Gesamtkosten durch 1 3 effizientere Auslegung Vereinfachung der Planung durch variablen Überstromschutz Einschaltvorgänge und damit verbundene höhere Einschaltströme toleriert die Ein heit Ze it in s Strom in A 10 000 1 000 100 10 1 0 1 0 01 0 001 1 0 10 0 100 0 1 000 0 Ze it in s Strom in A 10 000 1 000 100 10 1 0 1 0 01 0 001 1 0 10 0 100 0 1 000 0 USV Anlagen stellen im Kurzschlussfall nur einen begrenzten Strom zur Verfügung rote Kennlinie Der Strom der durch die USV bereitgestellt wird reicht nicht aus um einen thermisch magnetischen Überstrom schutz auszulösen blaue Kennlinie Korrekt eingestellt liegt die Kennlinie der EBU10 T im Arbeitsbereich der USV Dies stellt die Energiesicherheit durch die USV stabil sicher Die Kennlinie des Leitungs schutzschalters liegt außer halb des Arbeitsbereiches der USV Keine Auslösung im Fehlerfall Erhöhung der Anlagenverfügbarkeit durch effektive Absicherung Auslösebereich LSArbeitsbereich USV Ausgangskennlinie USV im Batteriebetrieb 14 A Ausgangskennlinie USV im Batteriebetrieb 14 A Kennlinie Last Beispiel Netzteil 3 A Kennlinie Last Beispiel Netzteil 3 A Kennlinie Leitungsschutzschalter C 10 A Kennlinie EBU10 T
