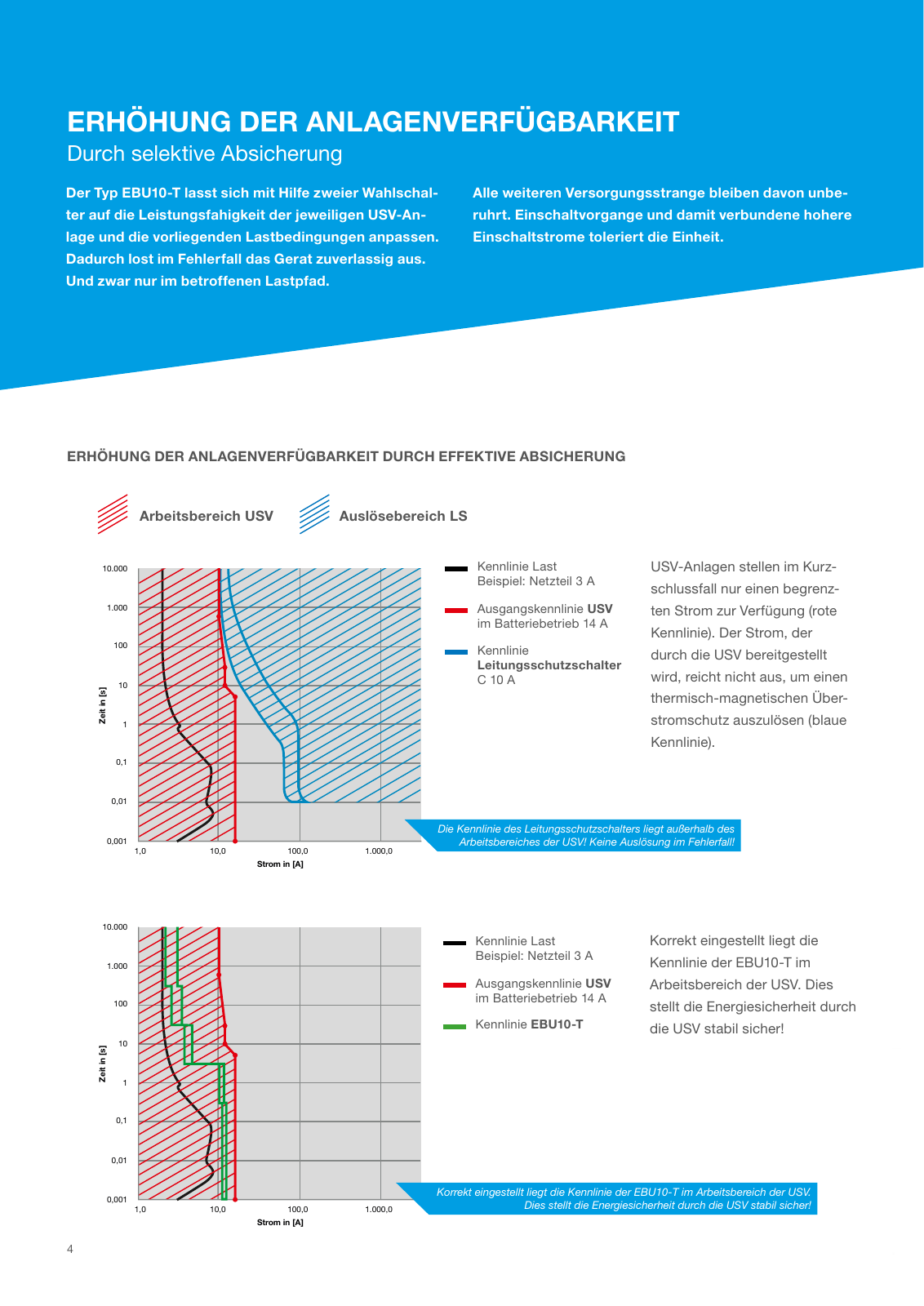

Der Typ EBU10 T lasst sich mit Hilfe zweier Wahlschal ter auf die Leistungsfahigkeit der jeweiligen USV An lage und die vorliegenden Lastbedingungen anpassen Dadurch lost im Fehlerfall das Gerat zuverlassig aus Und zwar nur im betroffenen Lastpfad Alle weiteren Versorgungsstrange bleiben davon unbe ruhrt Einschaltvorgange und damit verbundene hohere Einschaltstrome toleriert die Einheit ERHÖHUNG DER ANLAGENVERFÜGBARKEIT DURCH EFFEKTIVE ABSICHERUNG Z ei t in s Strom in A 10 000 1 000 100 10 1 0 1 0 01 0 001 1 0 10 0 100 0 1 000 0 Z ei t in s Strom in A 10 000 1 000 100 10 1 0 1 0 01 0 001 1 0 10 0 100 0 1 000 0 USV Anlagen stellen im Kurz schlussfall nur einen begrenz ten Strom zur Verfügung rote Kennlinie Der Strom der durch die USV bereitgestellt wird reicht nicht aus um einen thermisch magnetischen Über stromschutz auszulösen blaue Kennlinie Korrekt eingestellt liegt die Kennlinie der EBU10 T im Arbeitsbereich der USV Dies stellt die Energiesicherheit durch die USV stabil sicher Auslösebereich LSArbeitsbereich USV Ausgangskennlinie USV im Batteriebetrieb 14 A Ausgangskennlinie USV im Batteriebetrieb 14 A Kennlinie Last Beispiel Netzteil 3 A Kennlinie Last Beispiel Netzteil 3 A Kennlinie Leitungsschutzschalter C 10 A Kennlinie EBU10 T ERHÖHUNG DER ANLAGENVERFÜGBARKEIT Durch selektive Absicherung Die Kennlinie des Leitungsschutzschalters liegt außerhalb des Arbeitsbereiches der USV Keine Auslösung im Fehlerfall Korrekt eingestellt liegt die Kennlinie der EBU10 T im Arbeitsbereich der USV Dies stellt die Energiesicherheit durch die USV stabil sicher 4

Vorschau Absicherung von USV-Anlagen Seite 4
