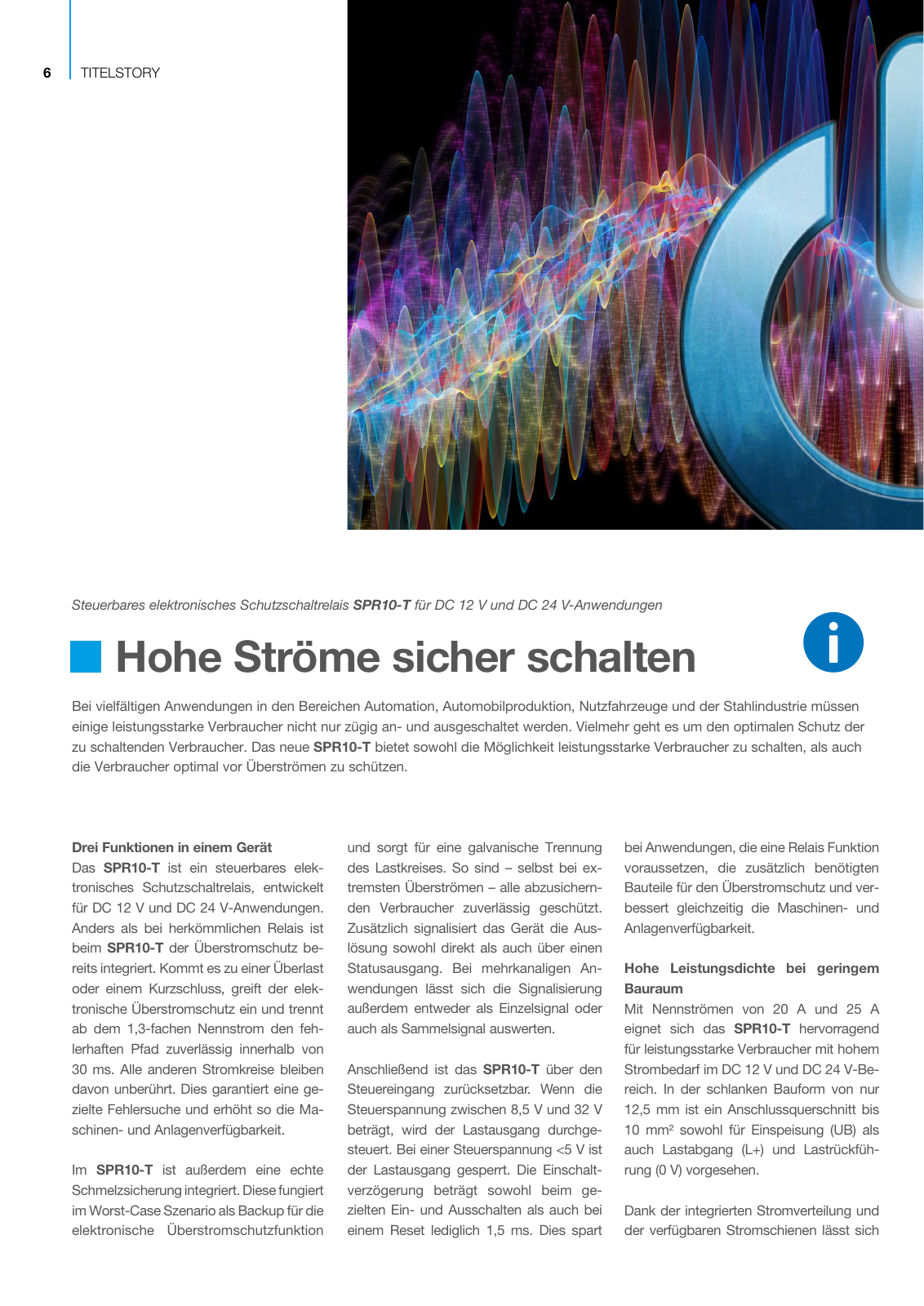

6 TITELSTORY Drei Funktionen in einem Gerät Das SPR10 T ist ein steuerbares elek tronisches Schutzschaltrelais entwickelt für DC 12 V und DC 24 V Anwendungen Anders als bei herkömmlichen Relais ist beim SPR10 T der Überstromschutz be reits integriert Kommt es zu einer Überlast oder einem Kurzschluss greift der elek tronische Überstromschutz ein und trennt ab dem 1 3 fachen Nennstrom den feh lerhaften Pfad zuverlässig innerhalb von 30 ms Alle anderen Stromkreise bleiben davon unberührt Dies garantiert eine ge zielte Fehlersuche und erhöht so die Ma schinen und Anlagenverfügbarkeit Im SPR10 T ist außerdem eine echte Schmelzsicherung integriert Diese fungiert im Worst Case Szenario als Backup für die elektronische Überstromschutzfunktion und sorgt für eine galvanische Trennung des Lastkreises So sind selbst bei ex tremsten Überströmen alle abzusichern den Verbraucher zuverlässig geschützt Zusätzlich signalisiert das Gerät die Aus lösung sowohl direkt als auch über einen Statusausgang Bei mehrkanaligen An wendungen lässt sich die Signalisierung außerdem entweder als Einzelsignal oder auch als Sammelsignal auswerten Anschließend ist das SPR10 T über den Steuereingang zurücksetzbar Wenn die Steuerspannung zwischen 8 5 V und 32 V beträgt wird der Lastausgang durchge steuert Bei einer Steuerspannung 5 V ist der Lastausgang gesperrt Die Einschalt verzögerung beträgt sowohl beim ge zielten Ein und Ausschalten als auch bei einem Reset lediglich 1 5 ms Dies spart Steuerbares elektronisches Schutzschaltrelais SPR10 T für DC 12 V und DC 24 V Anwendungen Hohe Ströme sicher schalten Bei vielfältigen Anwendungen in den Bereichen Automation Automobilproduktion Nutzfahrzeuge und der Stahlindustrie müssen einige leistungsstarke Verbraucher nicht nur zügig an und ausgeschaltet werden Vielmehr geht es um den optimalen Schutz der zu schaltenden Verbraucher Das neue SPR10 T bietet sowohl die Möglichkeit leistungsstarke Verbraucher zu schalten als auch die Verbraucher optimal vor Überströmen zu schützen bei Anwendungen die eine Relais Funktion voraussetzen die zusätzlich benötigten Bauteile für den Überstromschutz und ver bessert gleichzeitig die Maschinen und Anlagenverfügbarkeit Hohe Leistungsdichte bei geringem Bauraum Mit Nennströmen von 20 A und 25 A eignet sich das SPR10 T hervorragend für leistungsstarke Verbraucher mit hohem Strombedarf im DC 12 V und DC 24 V Be reich In der schlanken Bauform von nur 12 5 mm ist ein Anschlussquerschnitt bis 10 mm sowohl für Einspeisung UB als auch Lastabgang L und Lastrückfüh rung 0 V vorgesehen Dank der integrierten Stromverteilung und der verfügbaren Stromschienen lässt sich
