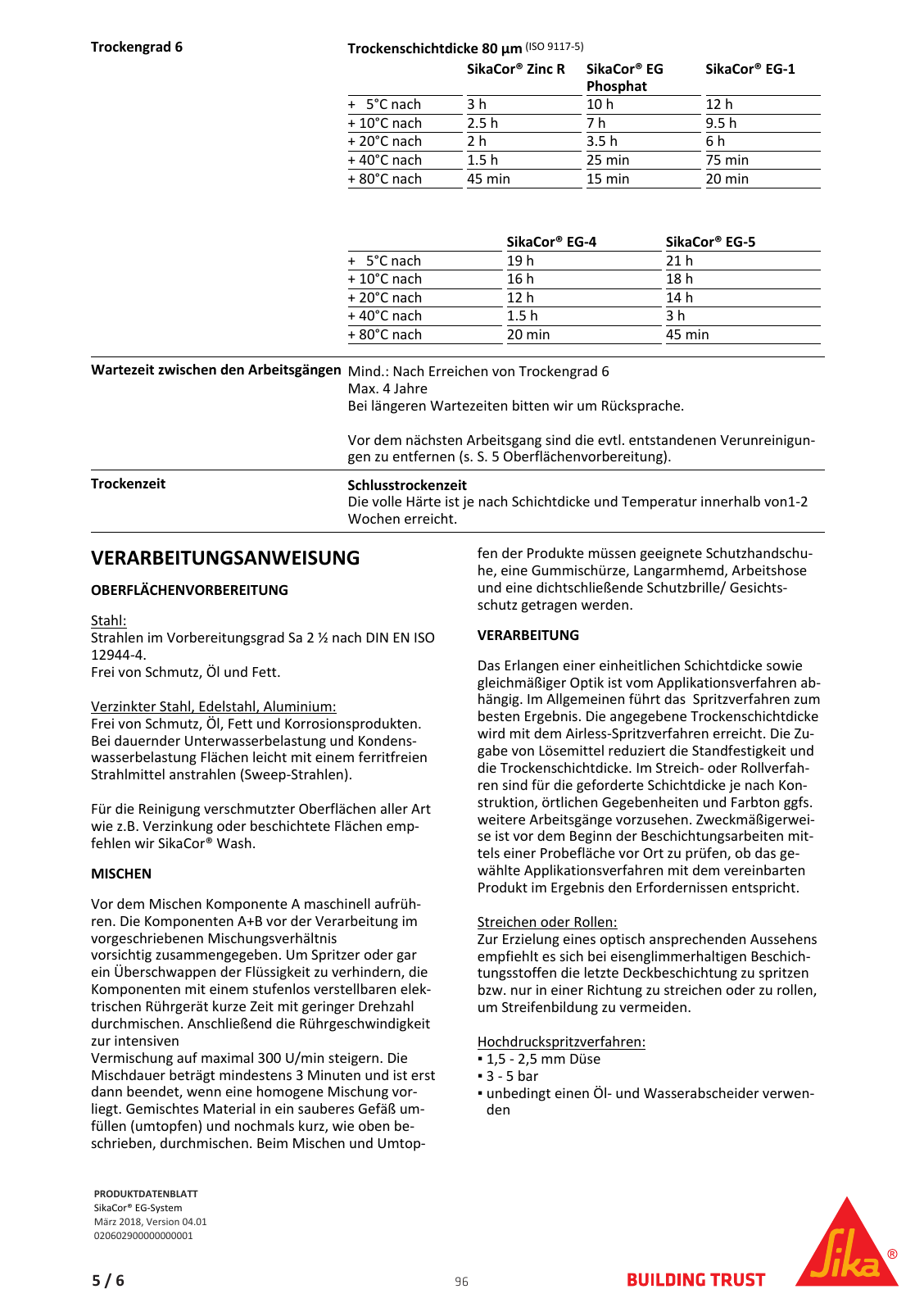

Trockengrad 6 Trockenschichtdicke 80 µm ISO 9117 5 SikaCor Zinc R SikaCor EG Phosphat SikaCor EG 1 5 C nach 3 h 10 h 12 h 10 C nach 2 5 h 7 h 9 5 h 20 C nach 2 h 3 5 h 6 h 40 C nach 1 5 h 25 min 75 min 80 C nach 45 min 15 min 20 min SikaCor EG 4 SikaCor EG 5 5 C nach 19 h 21 h 10 C nach 16 h 18 h 20 C nach 12 h 14 h 40 C nach 1 5 h 3 h 80 C nach 20 min 45 min Wartezeit zwischen den Arbeitsgängen Mind Nach Erreichen von Trockengrad 6 Max 4 Jahre Bei längeren Wartezeiten bitten wir um Rücksprache Vor dem nächsten Arbeitsgang sind die evtl entstandenen Verunreinigun gen zu entfernen s S 5 Oberflächenvorbereitung Trockenzeit Schlusstrockenzeit Die volle Härte ist je nach Schichtdicke und Temperatur innerhalb von1 2 Wochen erreicht VERARBEITUNGSANWEISUNG OBERFLÄCHENVORBEREITUNG Stahl Strahlen im Vorbereitungsgrad Sa 2 nach DIN EN ISO 12944 4 Frei von Schmutz Öl und Fett Verzinkter Stahl Edelstahl Aluminium Frei von Schmutz Öl Fett und Korrosionsprodukten Bei dauernder Unterwasserbelastung und Kondens wasserbelastung Flächen leicht mit einem ferritfreien Strahlmittel anstrahlen Sweep Strahlen Für die Reinigung verschmutzter Oberflächen aller Art wie z B Verzinkung oder beschichtete Flächen emp fehlen wir SikaCor Wash MISCHEN Vor dem Mischen Komponente A maschinell aufrüh ren Die Komponenten A B vor der Verarbeitung im vorgeschriebenen Mischungsverhältnis vorsichtig zusammengegeben Um Spritzer oder gar ein Überschwappen der Flüssigkeit zu verhindern die Komponenten mit einem stufenlos verstellbaren elek trischen Rührgerät kurze Zeit mit geringer Drehzahl durchmischen Anschließend die Rührgeschwindigkeit zur intensiven Vermischung auf maximal 300 U min steigern Die Mischdauer beträgt mindestens 3 Minuten und ist erst dann beendet wenn eine homogene Mischung vor liegt Gemischtes Material in ein sauberes Gefäß um füllen umtopfen und nochmals kurz wie oben be schrieben durchmischen Beim Mischen und Umtop fen der Produkte müssen geeignete Schutzhandschu he eine Gummischürze Langarmhemd Arbeitshose und eine dichtschließende Schutzbrille Gesichts schutz getragen werden VERARBEITUNG Das Erlangen einer einheitlichen Schichtdicke sowie gleichmäßiger Optik ist vom Applikationsverfahren ab hängig Im Allgemeinen führt das Spritzverfahren zum besten Ergebnis Die angegebene Trockenschichtdicke wird mit dem Airless Spritzverfahren erreicht Die Zu gabe von Lösemittel reduziert die Standfestigkeit und die Trockenschichtdicke Im Streich oder Rollverfah ren sind für die geforderte Schichtdicke je nach Kon struktion örtlichen Gegebenheiten und Farbton ggfs weitere Arbeitsgänge vorzusehen Zweckmäßigerwei se ist vor dem Beginn der Beschichtungsarbeiten mit tels einer Probefläche vor Ort zu prüfen ob das ge wählte Applikationsverfahren mit dem vereinbarten Produkt im Ergebnis den Erfordernissen entspricht Streichen oder Rollen Zur Erzielung eines optisch ansprechenden Aussehens empfiehlt es sich bei eisenglimmerhaltigen Beschich tungsstoffen die letzte Deckbeschichtung zu spritzen bzw nur in einer Richtung zu streichen oder zu rollen um Streifenbildung zu vermeiden Hochdruckspritzverfahren 1 5 2 5 mm Düse 3 5 bar unbedingt einen Öl und Wasserabscheider verwen den PRO U T ATENBLATT SikaCor EG SLJstem März 2018 Version 04 01 020602900000000001 5 6 96 5 6

Hinweis: Dies ist eine maschinenlesbare No-Flash Ansicht.
Klicken Sie hier um zur Online-Version zu gelangen.
