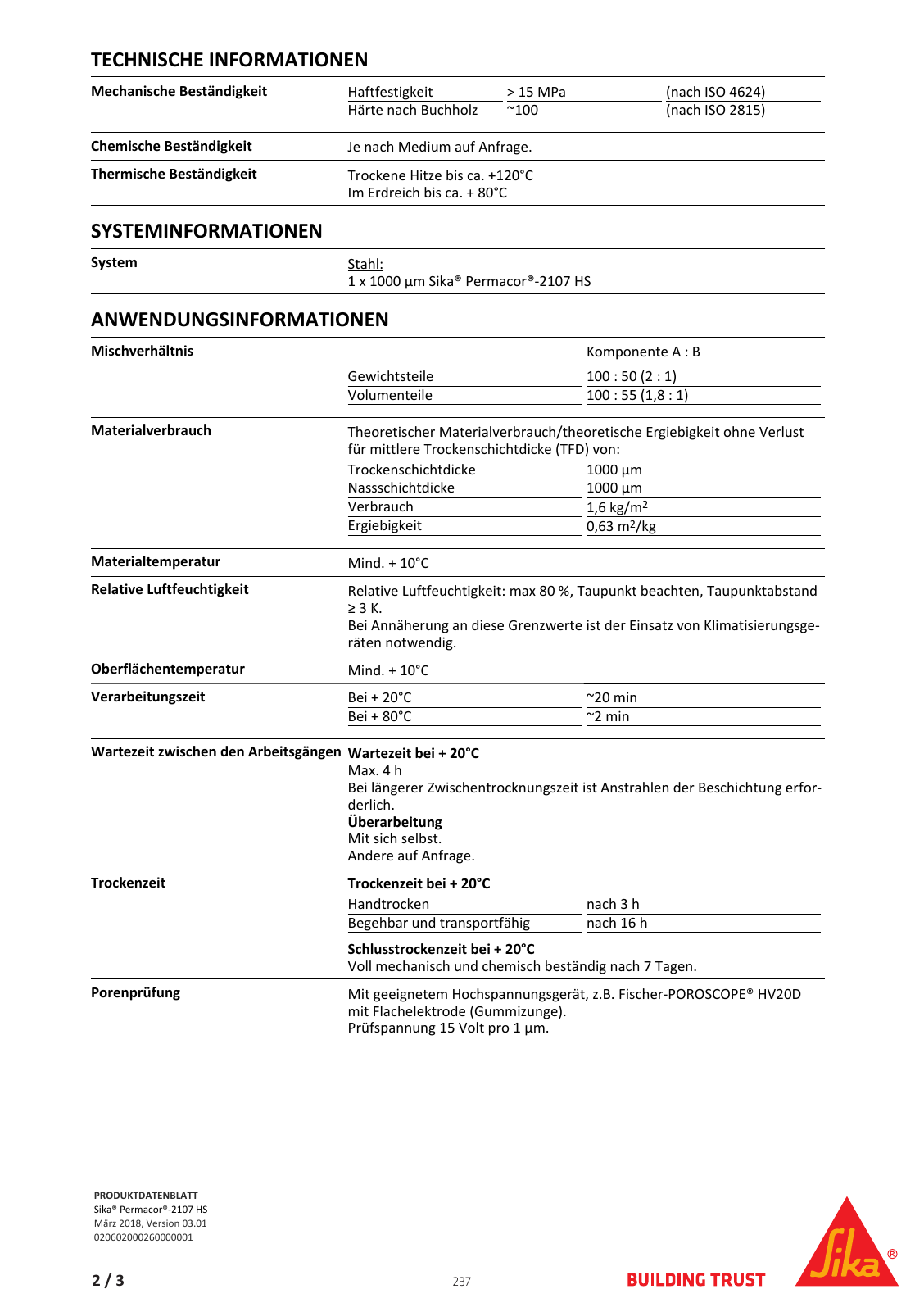

TECHNISCHE INFORMATIONEN Mechanische Beständigkeit Haftfestigkeit 15 MPa nach ISO 4624 Härte nach Buchholz 100 nach ISO 2815 Chemische Beständigkeit Je nach Medium auf Anfrage Thermische Beständigkeit Trockene Hitze bis ca 120 C Im Erdreich bis ca 80 C SYSTEMINFORMATIONEN System Stahl 1 x 1000 µm Sika Permacor 2107 HS ANWENDUNGSINFORMATIONEN Mischverhältnis Komponente A B Gewichtsteile 100 50 2 1 Volumenteile 100 55 1 8 1 Materialverbrauch Theoretischer Materialverbrauch theoretische Ergiebigkeit ohne Verlust für mittlere Trockenschichtdicke TFD von Trockenschichtdicke 1000 μm Nassschichtdicke 1000 μm Verbrauch 1 6 kg m2 Ergiebigkeit 0 63 m2 kg Materialtemperatur Mind 10 C Relative Luftfeuchtigkeit Relative Luftfeuchtigkeit max 80 Taupunkt beachten Taupunktabstand 3 K Bei Annäherung an diese Grenzwerte ist der Einsatz von Klimatisierungsge räten notwendig Oberflächentemperatur Mind 10 C Verarbeitungszeit Bei 20 C 20 min Bei 80 C 2 min Wartezeit zwischen den Arbeitsgängen Wartezeit bei 20 C Max 4 h Bei längerer Zwischentrocknungszeit ist Anstrahlen der Beschichtung erfor derlich Überarbeitung Mit sich selbst Andere auf Anfrage Trockenzeit Trockenzeit bei 20 C Handtrocken nach 3 h Begehbar und transportfähig nach 16 h Schlusstrockenzeit bei 20 C Voll mechanisch und chemisch beständig nach 7 Tagen Porenprüfung Mit geeignetem Hochspannungsgerät z B Fischer POROSCOPE HV20D mit Flachelektrode Gummizunge Prüfspannung 15 Volt pro 1 μm PRODU TDATENBLATT Sika Permacor 2107 HS März 2018 Version 03 01 020602000260000001 2 ϰ 237 2 3

Hinweis: Dies ist eine maschinenlesbare No-Flash Ansicht.
Klicken Sie hier um zur Online-Version zu gelangen.
