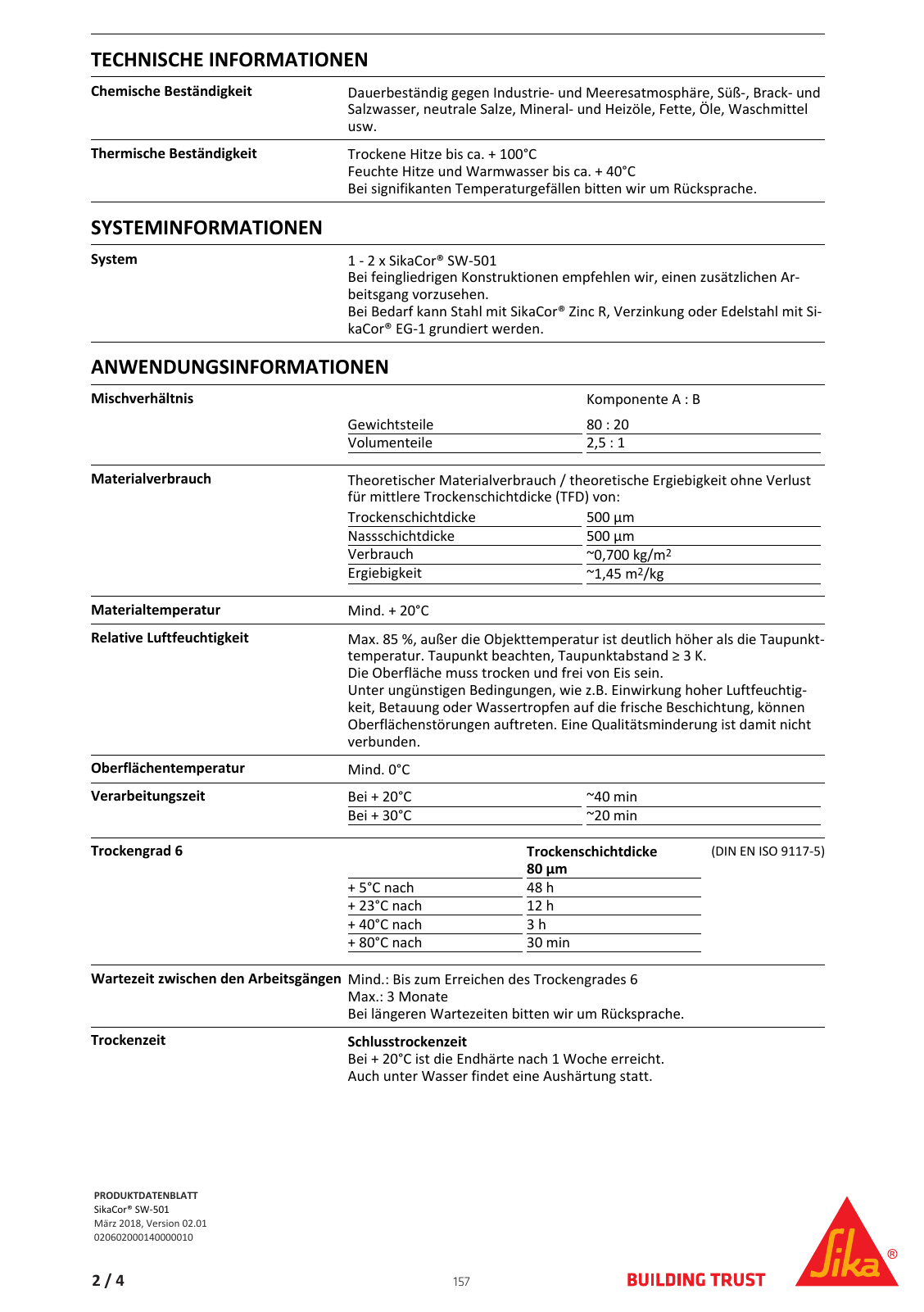

TECHNISCHE INFORMATIONEN Chemische Beständigkeit Dauerbeständig gegen Industrie und Meeresatmosphäre Süß Brack und Salzwasser neutrale Salze Mineral und Heizöle Fette Öle Waschmittel usw Thermische Beständigkeit Trockene Hitze bis ca 100 C Feuchte Hitze und Warmwasser bis ca 40 C Bei signifikanten Temperaturgefällen bitten wir um Rücksprache SYSTEMINFORMATIONEN System 1 2 x SikaCor SW 501 Bei feingliedrigen Konstruktionen empfehlen wir einen zusätzlichen Ar beitsgang vorzusehen Bei Bedarf kann Stahl mit SikaCor Zinc R Verzinkung oder Edelstahl mit Si kaCor EG 1 grundiert werden ANWENDUNGSINFORMATIONEN Mischverhältnis Komponente A B Gewichtsteile 80 20 Volumenteile 2 5 1 Materialverbrauch Theoretischer Materialverbrauch theoretische Ergiebigkeit ohne Verlust für mittlere Trockenschichtdicke TFD von Trockenschichtdicke 500 µm Nassschichtdicke 500 µm Verbrauch 0 700 kg m2 Ergiebigkeit 1 45 m2 kg Materialtemperatur Mind 20 C Relative Luftfeuchtigkeit Max 85 außer die Objekttemperatur ist deutlich höher als die Taupunkt temperatur Taupunkt beachten Taupunktabstand 3 K Die Oberfläche muss trocken und frei von Eis sein Unter ungünstigen Bedingungen wie z B Einwirkung hoher Luftfeuchtig keit Betauung oder Wassertropfen auf die frische Beschichtung können Oberflächenstörungen auftreten Eine Qualitätsminderung ist damit nicht verbunden Oberflächentemperatur Mind 0 C Verarbeitungszeit Bei 20 C 40 min Bei 30 C 20 min Trockengrad 6 Trockenschichtdicke 80 μm 5 C nach 48 h 23 C nach 12 h 40 C nach 3 h 80 C nach 30 min DIN EN ISO 9117 5 Wartezeit zwischen den Arbeitsgängen Mind Bis zum Erreichen des Trockengrades 6 Max 3 Monate Bei längeren Wartezeiten bitten wir um Rücksprache Trockenzeit Schlusstrockenzeit Bei 20 C ist die Endhärte nach 1 Woche erreicht Auch unter Wasser findet eine Aushärtung statt WRODU TDATENBLATT SikaCor SW 501 März 2018 Version 02 01 020602000140000010 Ϯ ϰ 157 2 4

Hinweis: Dies ist eine maschinenlesbare No-Flash Ansicht.
Klicken Sie hier um zur Online-Version zu gelangen.
