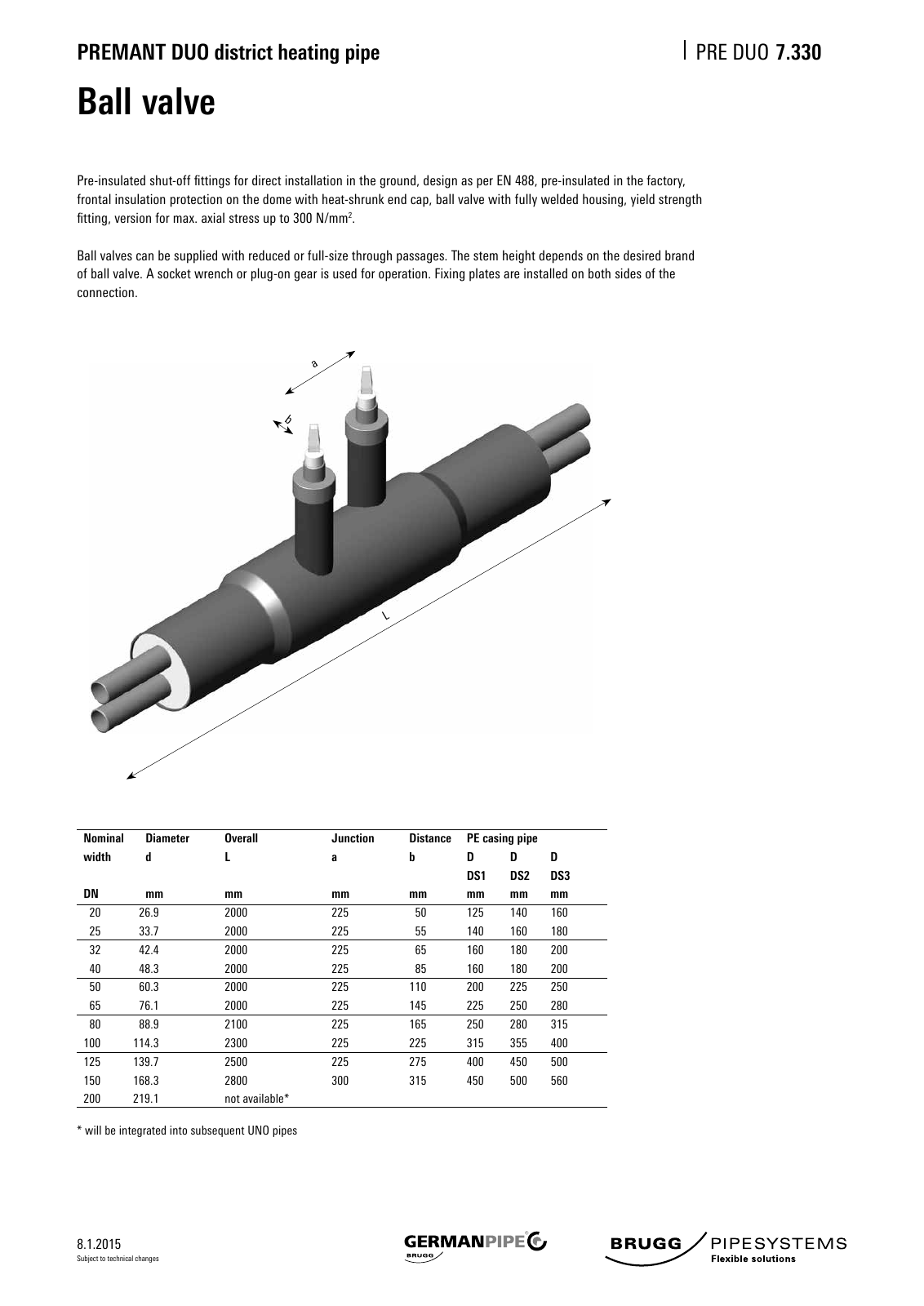

8 1 2015 PREMANT DUO Fernwärmeleitung PRE DUO Technische Änderungen vorbehalten Kugelhahn 7 330 Vorisolierte Absperrarmaturen für direkte Erdverlegung Ausführung gemäß EN 488 Werkseitig vorisoliert stirnseitiger Schutz der Isolierung am Dom mit wärmeschrumpfender Endkappe Kugelhahn mit vollverschweißtem Gehäuse Ausführung als Streckgrenzarmatur für max Axialspannung bis 300 N mm2 Kugelhähne können sowohl mit reduziertem als auch mit vollem Durchgang geliefert werden Die Spindelhöhe ist abhängig vom Fabrikat der gewünschten Kugelhähne Die Bedienung erfolgt mit Steckschlüssel oder mit Steckgetriebe Fixierbleche sind auf den beiden Anschlussseiten eingebaut b L Nenn Durchmesser Baulänge Abgang Abstand Mantelrohr PE weite d L a b D D D DS1 DS2 DS3 DN mm mm mm mm mm mm mm 20 26 9 2000 225 50 125 140 160 25 33 7 2000 225 55 140 160 180 32 42 4 2000 225 65 160 180 200 40 48 3 2000 225 85 160 180 200 50 60 3 2000 225 110 200 225 250 65 76 1 2000 225 145 225 250 280 80 88 9 2100 225 165 250 280 315 100 114 3 2300 225 225 315 355 400 125 139 7 2500 225 275 400 450 500 150 168 3 2800 300 315 450 500 560 200 219 1 nicht verfügbar a wird in anschliessende UNO Leitungen integriert
